遥控接收模块分为SR-RCA交流型和SR-RCD直流型可以远程对SR进行无线控制，实现对语音模块、 |
| |
|
输入/输出的控制。此功能使得在一些特定的控制现场，如：有毒有害人工无法直接控制SR的场所； |
| |
在工作室内直接无线遥控现场的SR机器 |
| |
|
|
| |
▲ |
遥控输入是用遥控发射器来实现对输入点状态的控制，实际上扩展了输入点，遥控输入点共有6个 |
| |
|
分别为：Y1、Y2、Y3、Y4、Y5、Y6.使用遥控接收模块可以通过遥控器在70米以内对您的SR的遥控 |
| |
|
输入点状态进行控制 |
| |
|
|
| |
▲ |
遥控接收模块配合使用加长连接天线(SR-ENAT)，您的信号即使在被屏蔽的场合也畅行无阻 |
| |
|
|
| |
▲ |
SR无线遥控使您的智能空间超越无限！控制更自由更方便！ |
| |
|
| |
 |
| |
|
| |
|
| |
 |
| |
|
| |

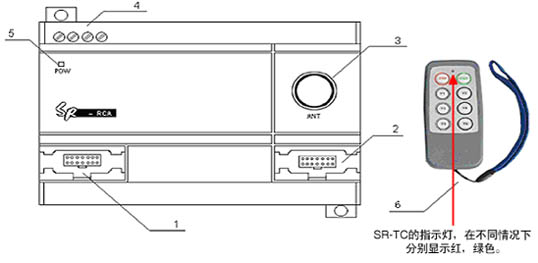

1. 与上位机界面处（接主机、语音） 2. 与PC机通讯和下位机界面 |
| |
3. 遥控接收天线 4. 遥控模块电源输入（交流或直流）AC110V-220V／DC12V-24V |
| |
5. 电源指示灯 6．SR-TC遥控发射器 |
 |
| |
1、发射器与接收模块严格配对，不可混用。同一频率的发射器与接收模块不一定能配合工作，因为它们的 |
| |
地址码不相同,需对码(出厂前已完成)。(就像一把钥匙开一把锁一样) |
| |
2、发射器使用两节5号电池 |
| |
3、在重上电或关机时，想进行操作，必须先按SR-TC的START键 |
| |
按START键后，按Y1～Y6指示灯为绿色。这时才表示遥控发射器的信号发出。若指示灯的颜色为红色， |
| |
这时表示遥控发射器的信号没有发出，遥控接收机不受控制的。按STOP键后，发射器停止发射。除再次 |
| 按START以外，按压其它键指示灯均为红色 |
 |
| |
|
| |
|
| |
注意 |
| 1． 电源输入:交流AC110V-220V,直流DC12V-24V |
| 2． 语音模块后面还可以跨接遥控模块，来对语音模块进行无线遥控，还可以与扩展模块配合使用 |
| 3． 交流型的主机必须外接交流型的语音、扩展或遥控模块，直流型的主机必须外接直流型的语音、 |
| 扩展或遥控模块 |
| 4．在软件编程时要选择相应的遥控模块的硬件配置，才能使用遥控模块进行操作 |
