建立在Windows平台下的开发软件SH300,可编辑多个监控画面，并支持多种格式图形 |
| |
▲ |
通讯协议随同工程文件一起下载到SH-300中，PLC无须另行编写通讯程序
|
| |
▲ |
可连接的机型甚多，支持三菱、欧姆龙、松下、西门子等等PLC系列
|
| |
▲ |
具有密码保护功能
|
| |
▲ |
具有报警列表功能，实现逐行实时显示当前报警信息 |
| |
▲ |
支持多种通讯接口方式，RS232/RS422/RS485均可 |
| |
▲ |
14个按键均可被定义为功能键，用于替代部分控制柜上的机械按钮，同时具有数字小键盘功能 |
| |
▲ |
带背光STN-LCD显示屏，显示24个英文字符×4行（12个汉字×4行） |
| |
▲ |
具有多国语言显示功能，用户可自行设定系统提示信息，便于不同需要
|
▲ |
前表面符合IP65防护等级，防水、防油 |
 |
| |
| ◆ 硬件规格 |
显示屏 |
4.3"STN液晶屏 |
分辨率 |
192×64像素 |
LCM寿命 |
25±2℃，65±10% RH条件下50000小时以上 |
亮度 |
60cd/m2 |
色彩 |
单色 |
对比度 |
电位器调节 |
背光灯 |
长寿命黄绿色LED |
存储器 |
110KB Flash ROM |
通信端口 |
PC RS232& PLC RS485/422 & PLC RS232 |
功能按键 |
14个可自由定义 |
允许掉电 |
20ms内 |
外形尺寸 |
171.8×98.8×38.6mm |
显示尺寸 |
96×32mm |
安装开孔尺寸 |
165×85mm |
冷却方式 |
自然风冷 |
重量 |
260g |
| ◆ 电气规格 |
供电电源 |
12～24VDC±10%<300mA |
耐压测试 |
500VAC 1分钟（信号与地间） |
绝缘阻抗 |
超过10MΩ @ DC500V（信号与地间） |
| ◆ 环境条件 |
工作环境温度 |
-10℃～60℃ |
工作环境湿度 |
20～90%（非凝露） |
存储温度 |
-20℃～70℃ |
抗干扰测试 |
电压1500Vp-p,脉冲周期1us,持续1s |
防震测试 |
10-25Hz(X,Y,Z方向各30分钟2G) |
防护等级 |
符合IP65（前面板） |
|
| |
 |

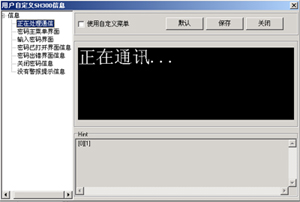

| SH300提供完全开放的系统信息菜单结构，为用户全面地自定义信息菜单提供可能，您可以采用任何文字 |
| 系统来编辑您的信息菜单，同时可根据您的需求来相应地改变菜单的坐标位置。自定义内置菜单画面如下图， |
| 通过以上菜单画面可编辑您需要的菜单信息，以更改密码界面为例，如下： |
|
 |
| SH300提供完全开放的多国语言菜单结构，为用户全面地自定义菜单提供可能。您可以采用中国、捷克、 |
| 荷兰、英国、法国、德国、匈牙利、日本、韩国、意大利、波兰、俄罗斯、西班牙、瑞典、土耳其等等以 |
| 上国家的语言文字来编辑您的信息菜单。 |
| SH300软件中自备一款非常有特色的语言编辑器LangEditor,用户可通过LangEditor语言编辑器来实现 |
| 菜单的多国语言化，下图为LanEditor的软件界面。 |
|
